支架螺丝、条码、标记漏装全自动视觉在线检测
返回列表作者：admin 发布日期： 2020.04.29 浏览：169
背景：
当前，所有产品在生产结束后出厂之前都要检测相关零件是否全部安装完好无缺，很多情形下仅依靠人工不仅很难做到100%检测，而且容易受检测人员本身的素质、情绪、精神状态等人为因素影响，检测结果极为不稳定，从而严重制约了出厂产品的质量，并由于出厂产品的质量问题严重影响到该产品供应商的信誉与形象。
作用：
无须人工干预即实现了100%对产品进行快速准确在线测量，在 时间将不良品进行剔除，以免不良品进入下一工序，浪费更多的人力物力。它不仅使生产效率提高数倍甚至数十倍，而且大大节省了人力和由此而产生的人工及管理成本，更重要的是，由于出厂产品的质量因此而可控，从而极大提高了该产品供应商的信誉与形象。
检测产品及检测要求：
检测的产品是显示器支架。
检测的要求是检测显示器支架上的螺丝、条码、标记等是否漏装。
系统工作原理：

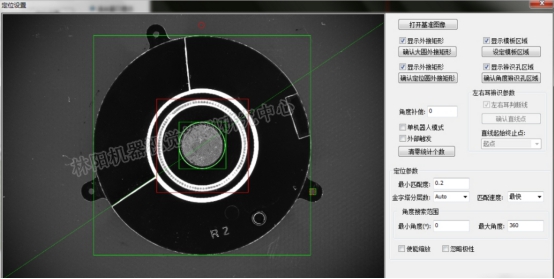

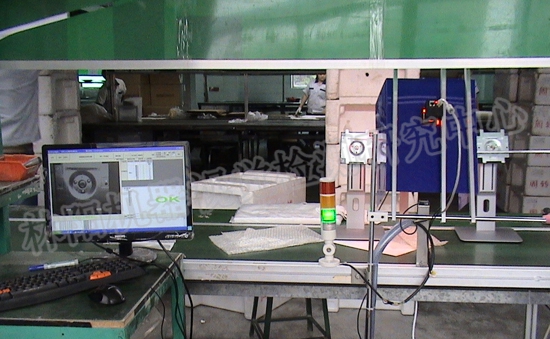

本系统采用全自动在线检测方式。把组装调试好的检测系统放置于生产线上，当系统上的感应器检测到有待检产品到达时，触发检测开关，相机拍照检测，判断待检产品是否为良品，然后依据判断结果在显示器上显示相应提示信息，同时通过IO输出相应信号，以控制指示灯及报警器，或者相关控制机构依据结果指示机构进行相应的动作。
系统组成：
主要硬件：PC、相机、镜头、光源及支架各一套。
软件：林阳智能自主研发的通用机器视觉软件一套。
主要功能：
1、 快速检测支架上的螺丝是否漏装。
2、 快速检测支架上的条码是否漏装。
3、 快速检测支架上的标记是否漏装。
4、产品检测结果信号输出功能，通过IO口输出良品的OK或不良品的NG信号。
5、产品计数功能，可以自动记录检测产品数量、良品数量及不良品数量。
6、产品图像的自动存储功能，可以存储良品或不良品图片。
7、产品测量结果数据的存贮与查询功能，方便地对产品质量进行跟踪。
8、灵活、强大、方便的软件功能。用户只需根据待测产品的实际情况，使用本系统软件便可简单方便地添加及设置相关检测参数。
9、产品检测参数的保存与调用功能，可方便快捷地调用之前曾生产过的产品的检测参数。
10、用户管理功能，可以方便地添加不同级别用户，并使不同级别的用户可以使用不同的软件功能，确保设备的安全使用。
主要性能参数：
1、100%在线检测，漏检率为0。
2、性能可靠，误检率可控制在2%以内。
3、速度快，检测总时间可在35ms以内。
4、稳定好，连续无故障生产时间可达三个月以上。
