专业薄膜表面瑕疵在线检测系统-薄膜表面检测

        林阳智能研究中心是一家专注于为企业提供在线检测解决方案与仪器装备的科技型研究发中心。主要从事高科技工业在线测控产品的研发生产销售，自主研发的“视觉检测系统”主要应用于带钢、薄膜、纸张、无纺布、玻璃等板卷材行业，主要功能包括缺陷识别、缺陷定位、系统报警、信号反馈。核心产品包括：薄膜表面瑕疵在线检测系统，无纺布污点检测仪，纸病在线检测系统，带钢表面瑕疵检测系统等。

　　传统的检测方法如人工目视抽检速度慢、精度低、易疲劳已经远远不能满足现在工业生产中高速、高分辨率和无损只能检测的要求。基于CCD的薄膜表面瑕疵检测系统与传统的人工肉眼检测相比，具有快速、可靠、准确的优点，实时在线检测，自动报警并显示当前瑕疵的具体信息，以便及时进行处理。

　　薄膜表面检测系统主要用于检测薄膜在生产过程中表面出现的黑点、晶点、划伤、破洞、线条、褶皱、蚊虫等缺陷，借助于由工业CCD相机、高亮LED线性聚光光源组成的薄膜表面缺陷检测的成像系统，及时准确的反应缺陷的的图片、形状、尺寸以及位置等具体信息，在为质量控制、产品评级提供真是准确数据的同时，有效的节约了生产成本、提高了产品质量。

　　检测原理:

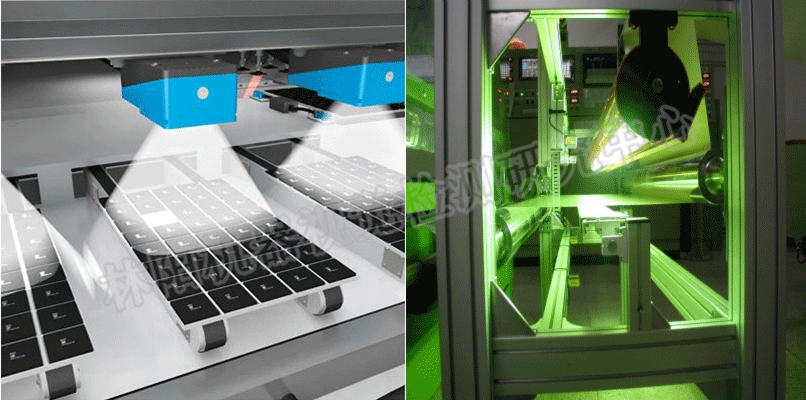

　　针对透光率高的薄膜材料，系统采用透射的打光检测方式进行检测，即光源在薄膜的下方，相机在薄膜的上方进行图像拍摄（对于不透明的材料则采用反射的打光方式，即光源与相机在所要检测面的同一侧）。产线运行时，系统通过编码器实时的采集产线运行状态信息并开始检测，系统将相机采集到的图像通过SIMV图像分析软件进行瑕疵处理，由于瑕疵与正常产品的图像在灰阶上存在明显差异，从而使得系统能够发现瑕疵，并通过进一步的计算、分析来确定瑕疵的大小、位置、类型等信息。

　　技术参数:

　　检测对象：保护膜、涂布膜、PE膜、食品包装膜、太阳能薄膜、光学膜等等

　　典型瑕疵：晶点、黑点、蚊虫、污点、线条、破洞等

　　检测速度：Max：800m/min

　　检测幅宽：任意（根据生产线定制）

　　检测精度：0.1mm~1mm(取决于相机数量、产线幅宽及车速)

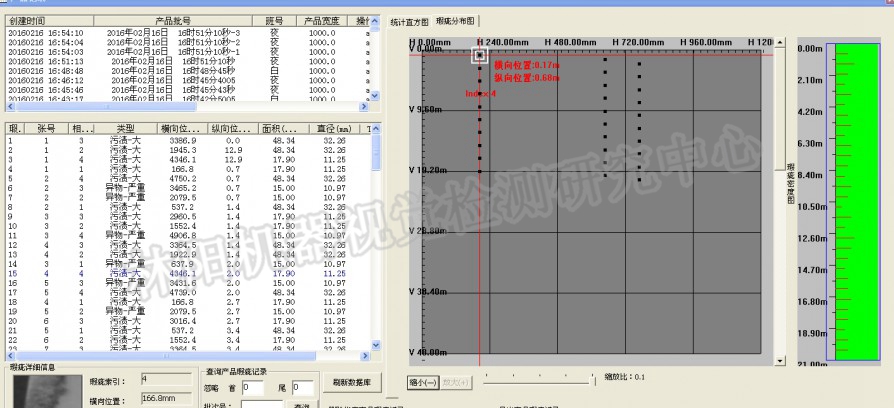

　　瑕疵标识：自动声光报警、截取当前瑕疵图片及实时X/Y坐标瑕疵分布图显示

　　历史记录：根据批次号自动记录每一卷薄膜瑕疵的图片、大小、分布位置等信息
