机器视觉检测设备在灌装生产线上的使用

　　在机器视觉技术普及之前，自动化生产线上大量使用了光电技术来辅助人工进行部分检测工作。随着科技的进步,现代饮料灌装生产线日益向高速化、全自动化的方向发展。从制瓶灌装，再到封盖贴标， 终到装箱码垛，这一系列的生产工序都早已实现了机器代替人工的跨越.

　　机器视觉技术主要是用计算机来模拟人的视觉功能提取事物图像中的信息，进行处理分析，并 终用于实际检测、测量和控制。自动化和电脑技术是机器视觉进入工业生产线的关键要素，机器视觉的工作流程是通过光学系统将被摄取目标转换成图像信号，传送给专用的图像处理系统，根据像素分布和亮度、颜色等信息，转变成数字化信号，控制系统对这些信号进行各种运算作出判别，进而根据判别的结果来控制执行单元动作。

　　目前一般的PET饮料灌装生产线都会由吹瓶机、灌装机、打码机、贴标机、装箱机、码垛机等一系列生产设备和相应的生产工序组成，在很多生产厂家，会布置大量工人分布在瓶胚、灌装、套标、装箱等环节进行产品检查。随着劳动力价格的不断攀升，对生产厂家造成了不小的人工成本压力。因此，用机器来代替人工完成产品的质量检测也就成为了生产厂家的迫切需求，林阳智能研究中心作为国内的机器视觉检测设备研发企业，在面向各行各业提供机器视觉检测解决方案方面拥有丰厚的经验，目前已经可以提供完整的整线视觉检测解决方案来替代人工完成各工序的产品检测工作。瓶胚检测设备放置在吹瓶机之前用于完成瓶胚的各种缺陷检查，满瓶检测设备放置在灌装机之后完成封盖液位打码的缺陷检查，标签检测设备放置在套标/贴标机之后可以对标签进行全方位的检查，装箱检测设备放置在装箱之后码垛之前进行装箱完整性的检查。

　　瓶胚检测

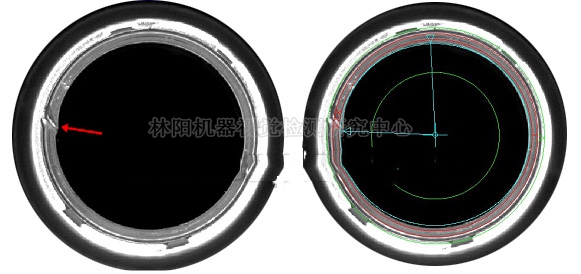

　　瓶胚的缺陷一般多出现在口部、肩部和底部，瓶胚检测方案采用6个高分辨率CCD相机，可对瓶胚的口、肩、底的各种缺陷进行全方位检查。其中，在口部上方放置1个相机采集口面图像可检查瓶口飞边、瓶口缺口、口面黑点等缺陷，在口部上方放置1个相机采集口内壁图像可检查瓶壁黑点、脏污等缺陷，在螺纹口侧面间隔120度放置3个相机对口螺纹和瓶肩部区域的各种尺寸、黑点、合缝线粗、飞边、台阶进行360度无盲区检查，在口部上方放置1个相机采集瓶胚底部图像可检查黑点、水口不良等缺陷。

　　通过采用 的机器视觉技术，通过计算机自动识别所包装产品的缺陷状况，例如残次空瓶、灌注不良、封盖不良、贴标不良、装箱不良等缺陷品，并控制相应的剔除装置自动从生产线上剔除残损及不合格产品，可大大减轻人的工作量，一方面可以提升生产的柔性和自动化程度，提高产品的产量及工作效率，另一方面为保证成品质量提供强有力的保障， 终提升企业的经济效益和社会形象。
