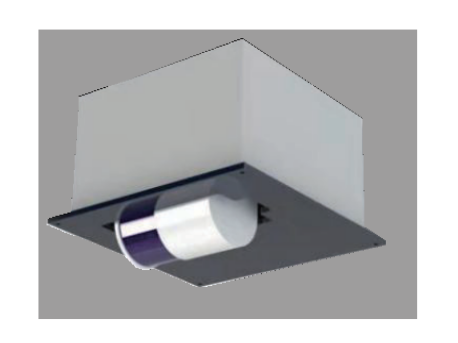

ZYT-SRS-3DXC550型材吊车扫描系统
应用于钢板、板卷、螺纹钢、圆钢、多边体棒材 等各种型材该三维扫描识别系统,可以自动找到抓取点, 按照设定调度方案,形成完整的库房管理系统。
010-57465012
![扫码关注](/template/eyou/pc/images/fuwuhao.png)
关注微信服务号
系统概述
应用于钢板、板卷、螺纹钢、圆钢、多边体棒材等各种型材该三维扫描识别系统,可以自动找到抓取点,按照设定调度方案,形成完整的库房管理系统。
![型材吊车扫描系统 型材吊车扫描系统](/uploads/allimg/210203/1-210203133101107.png)

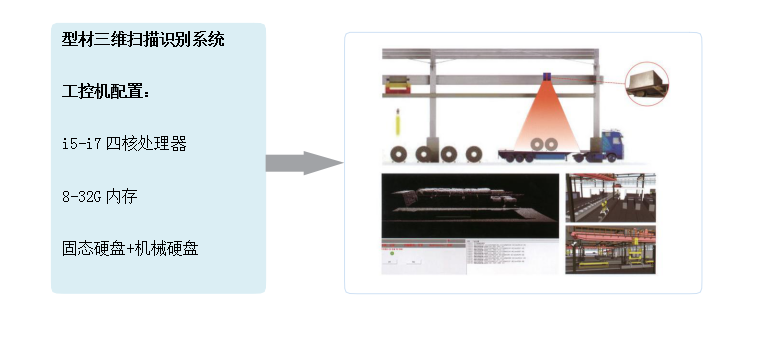

![系统配置 系统配置](/uploads/allimg/210203/1-210203133455153.png)

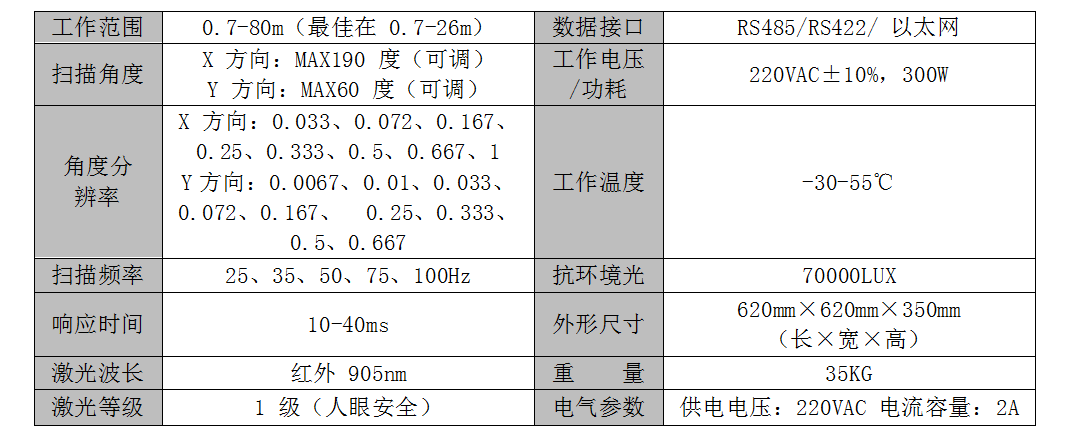

![型材吊车扫描系统技术参数 型材吊车扫描系统技术参数](/uploads/allimg/210203/1-210203133141113.png)
1.综合多个应用场景,已建立完善的应用数据库和参考模型
2.深度学习机制,提高数据分析的准确性
3.基于工程应用的数学模型,实现快速数据处理
4.定点、自动扫描指定型材,分析尺寸
5.根据型材的几何特征,计算几何参数,如—圆柱体:直径、高
—长方体:长、宽、高
—多边体:根据端面判断
6.输出几何参数值给行车控制PLC,包括XYZ坐标值,Z轴旋转角度C等
7.预留以太网通讯协议为ModBus TCP/IP,可与Siemens、Schneider、ABB、Rockwell等多品牌PLC通讯
8.测量精度在±5mm以上。根据安装高度、扫描范围、 度不同

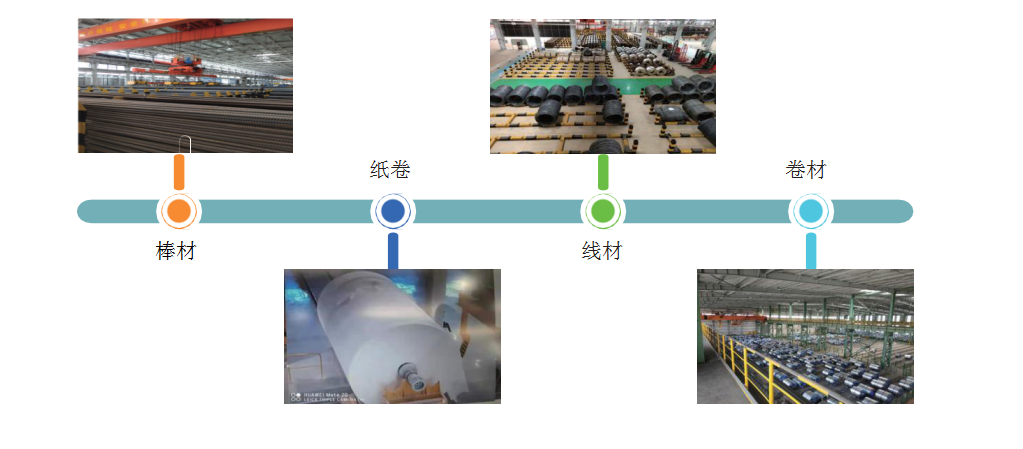

![应用 应用](/uploads/allimg/210203/1-210203133236163.png)
