全国服务热线机器视觉系统技术原理解析
返回列表作者：admin 发布日期： 2020.04.20 浏览：172
机器视觉系统是指通过机器视觉产品（即图像摄取装置，分CMOS和CCD两种）将被摄取目标转换成图像信号，传送给专用的图像处理系统，根据像素分布和亮度、颜色等信息，转变成数字化信号；图像系统对这些信号进行各种运算来抽取目标的特征，进而根据判别的结果来控制现场的设备动作。
机器视觉
机器视觉系统的特点是提高生产的柔性和自动化程度。在一些不适合于人工作业的危险工作环境或人工视觉难以满足要求的场合，常用机器视觉来替代人工视觉；同时在大批量工业生产过程中，用人工视觉检查产品质量效率低且精度不高，用机器视觉检测方法可以大大提高生产效率和生产的自动化程度。而且机器视觉易于实现信息集成，是实现计算机集成制造的基础技术。正是由于机器视觉系统可以快速获取大量信息，而且易于自动处理，也易于同设计信息以及加工控制信息集成，因此，在现代自动化生产过程中，人们将机器视觉系统广泛地用于工况监视、成品检验和质量控制等领域。
基本构造：

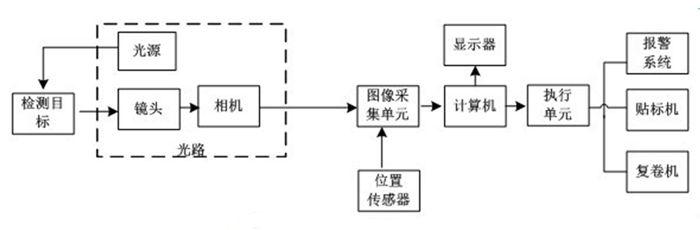

一个典型的工业机器视觉系统包括：光源、镜头、相机（包括CCD相机和COMS相机）、图像处理单元（或图像捕获卡）、图像处理软件、监视器、通讯/输入输出单元等。

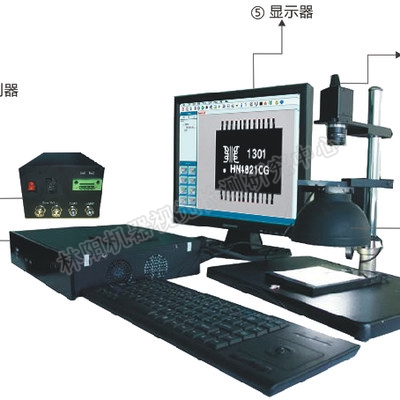

系统可再分为：主端电脑（Host Computer）、影像撷取卡（Frame Grabber）与影像处理器、影像摄影机、CCT镜头、显微镜头、照明设备、Halogen光源、LED光源、高周波萤光灯源、闪光灯源、其他特殊光源、影像显示器、LC机构及控制系统、PLC、PC-Base控制器、精密桌台、伺服运动机台。
工作原理:
机器视觉检测系统采用CCD照相机将被检测的目标转换成图像信号，传送给专用的图像处理系统，根据像素分布和亮度、颜色等信息，转变成数字化信号，图像处理系统对这些信号进行各种运算来抽取目标的特征，如面积、数量、位置、长度，再根据预设的允许度和其他条件输出结果，包括尺寸、角度、个数、合格/不合格、有/无等，实现自动识别功能。
照明：
照明是影响机器视觉系统输入的重要因素，它直接影响输入数据的质量和应用效果。由于没有通用的机器视觉照明设备，所以针对每个特定的应用实例，要选择相应的照明装置，以达到 佳效果。光源可分为可见光和不可见光。常用的几种可见光源是白帜灯、日光灯、水银灯和钠光灯。可见光的缺点是光能不能保持稳定。如何使光能在一定的程度上保持稳定，是实用化过程中急需要解决的问题。另一方面，环境光有可能影响图像的质量，所以可采用加防护屏的方法来减少环境光的影响。照明系统按其照射方法可分为：背向照明、前向照明、结构光和频闪光照明等。其中，背向照明是被测物放在光源和摄像机之间，它的优点是能获得高对比度的图像。前向照明是光源和摄像机位于被测物的同侧，这种方式便于安装。结构光照明是将光栅或线光源等投射到被测物上，根据它们产生的畸变，解调出被测物的三维信息。频闪光照明是将高频率的光脉冲照射到物体上，摄像机拍摄要求与光源同步。
镜头;
FOV（Field Of Vision）=所需分辨率*亚象素*相机尺寸/PRTM（零件测量公差比）镜头选择应注意：①焦距②目标高度③影像高度④放大倍数⑤影像至目标的距离⑥中心点/节点⑦畸变
相机:
按照不同标准可分为：标准分辨率数字相机和模拟相机等。要根据不同的实际应用场合选不同的相机和高分辨率相机：线扫描CCD和面阵CCD；单色相机和彩色相机。
图像采集卡:
图像采集卡只是完整的机器视觉系统的一个部件，但是它扮演一个 重要的角色。图像采集卡直接决定了摄像头的接口：黑白、彩色、模拟、数字等等。
比较典型的是PCI或AGP兼容的捕获卡，可以将图像迅速地传送到计算机存储器进行处理。有些采集卡有内置的多路开关。例如，可以连接8个不同的摄像机，然后告诉采集卡采用那一个相机抓拍到的信息。有些采集卡有内置的数字输入以触发采集卡进行捕捉，当采集卡抓拍图像时数字输出口就触发闸门。
视觉处理器:
视觉处理器集采集卡与处理器于一体。以往计算机速度较慢时，采用视觉处理器加快视觉处理任务。现在由于采集卡可以快速传输图像到存储器，而且计算机也快多了，所以现在视觉处理器用的较少了。

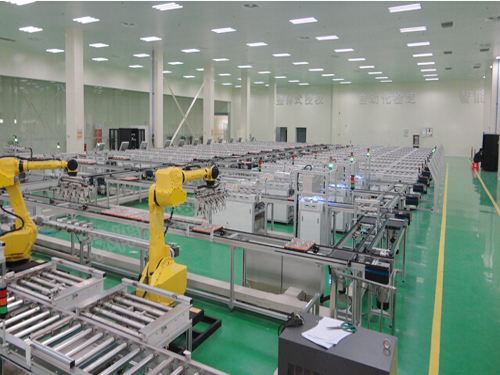

应用领域
机器视觉的应用主要有检测和机器人视觉两个方面：
2.机器人视觉：用于指引机器人在大范围内的操作和行动，如从料斗送出的杂乱工件堆中拣取工件并按一定的方位放在传输带或其他设备上（即料斗拣取问题）。至于小范围内的操作和行动，还需要借助于触觉传感技术。
此外还有：（1）自动光学检查（2）人脸侦测（3）无人驾驶汽车
机器视觉特点：
1.摄像机的拍照速度自动与被测物的速度相匹配，拍摄到理想的图像；
2.零件的尺寸范围为2.4mm到12mm，厚度可以不同；
3.系统根据操作者选择不同尺寸的工件，调用相应视觉程序进行尺寸检测，并输出结果；
4.针对不同尺寸的零件，排序装置和输送装置可以 调整料道的宽度，使零件在固定路径上运动并进行视觉检测；
5.机器视觉系统分辨率达到1600×1200，动态检测精度可以达到0.02mm；
6.废品漏检率为0；
7.本系统可通过显示图像监视检测过程，也可通过界面显示的检测数据动态查看检测结果；
8.具有对错误工件及时准确发出剔除控制信号、剔除废品的功能；
9.系统能够自检其主要设备的状态是否正常，配有状态指示灯；同时能够设置系统维护人员、使用人员不同的操作权限；
10.实时显示检测画面，中文界面，可以浏览 近几次不合格品的图像，具有能够存储和实时察看错误工件图像的功能；
11.能生成错误结果信息文件，包含对应的错误图像，并能打印输出。
