激光测距仪-激光测距设备-激光测距仪工作原理

返回列表作者:admin 发布日期: 2022.06.22 浏览:634

  关键词:激光测距仪哪个牌子好-红外线测距仪使用图解-激光测距原理-手持测距仪-激光测距仪的原理是什么-手持激光测距仪哪个好


  描述:激光测距仪,是利用激光对目标的距离进行准确测定的仪器。激光测距仪在工作时向目标射出一-束很细的激光,由光电元件接收目标反射的激光束,计时器测定激光束从发射到接收的时间,计算出从观测者到目标的距离。激光测距仪重量轻、体积小、操作简单速度快而准确,其误差仅为其它光学测距仪的五分之一到数百分之一。


  激光测距仪是利用调制激光的某个参数实现对目标的距离测量的仪器。激光测距仪测量范围为3.5~5000米。


  按照测距方法分为相位法测距仪和脉冲法测距仪,脉冲式激光测距仪是在工作时向目标射出一束或一序列短暂的脉冲激光束,由光电元件接收目标反射的激光束,计时器测定激光束从发射到接收的时间,计算出从观测者到目标的距离。相位法激光测距仪是利用检测发射光和反射光在空间中传播时发生的相位差来检测距离的。激光测距仪重量轻、体积小、操作简单速度快而准确,其误差仅为其它光学测距仪的五分之一到数百分之一,右图中,为典型的相位法测距仪和脉冲法测距仪图。

激光测距仪工作原理

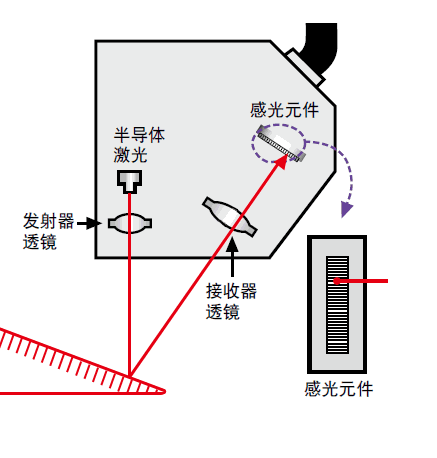

  1.利用红外线测距或激光测距的原理


  测距原理基本可以归结为测量光往返目标所需要时间,然后通过光速c=299792458m/s和大气折射系数n计算出距离D。由于直接测量时间比较困难,通常是测定连续波的相位,称为测相式测距仪。当然,也有脉冲式测距仪。


  需要注意,测相并不是测量红外或者激光的相位,而是测量调制在红外或者激光上面的信号相位。建筑行业有一种手持式的激光测距仪,用于房屋测量,其工作原理与此相同。


  2.测物体平面必须与光线垂直


  通常精密测距需要全反射棱镜配合,而房屋量测用的测距仪,直接以光滑的墙面反射测量,主要是因为距离比较近,光反射回来的信号强度够大。与此可以知道,一定要垂直,否则返回信号过于微弱将无法得到准确距离。

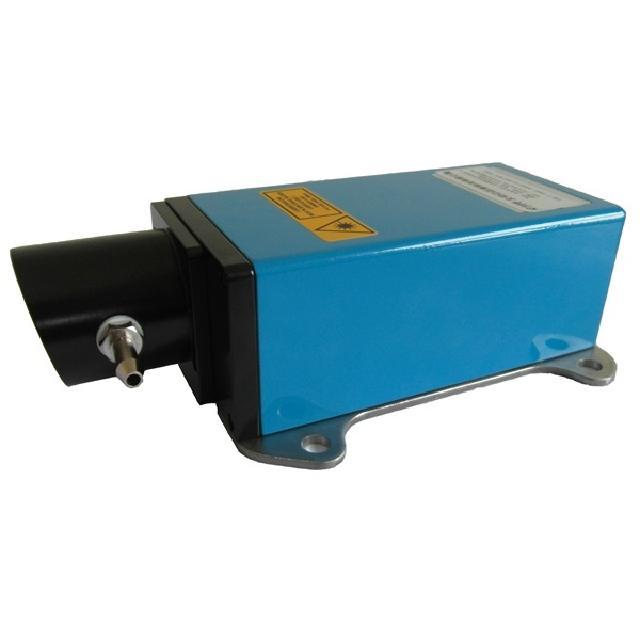

激光测距仪

  3.可以测物体平面为漫反射


  通常也是可以的,实际工程中会采用薄塑料板作为反射面以解决漫反射严重的问题。


  4.脉冲法激光测距仪娱乐级产品可以达到显示精度1米,测量精度±1米,测量级产品显示精度0.1米,测量精度±0.15米。


  5.相位式激光测距仪精度可达到1毫米误差,适合各种高精度测量用途。

激光测距仪

    激光测距仪参数

激光测速仪参数
