机器视觉表面缺陷检测解决方案

返回列表作者:林阳机器视觉解决 发布日期: 2020.12.01 浏览:113

  关键词:表面缺陷检测、机器视觉表面缺陷检测、工业表面缺陷检测、机器视觉检测解决方案

  摘要:人工检测是产品表面缺陷的传统检测方法,该方法抽检率低、准确性不高、实时性差、效率低、劳动强度大、受人工经验和主观因素的影响大,而基于机器视觉的检测方法可以很大程度提高检测效率。

  表面缺陷是商品表面部分物理学或物理性质不匀称的地区,如金属材料表面的刮痕、黑斑、孔眼,纸型表面的偏色、压印,夹层玻璃等非金属材料表面的参杂、损坏、污渍这些。表面缺陷不但危害商品的美观大方和舒适感,并且一般也会对其性能指标产生负面影响,因此制造业企业对商品的表面缺陷检验十分重视,便于及时处理,进而合理操纵产品品质,可以依据检验結果剖析生产工艺流程中存有的一些难题,进而避免或降低缺陷品的造成,另外避免潜在性的貿易纠份,维护保养公司荣誉。

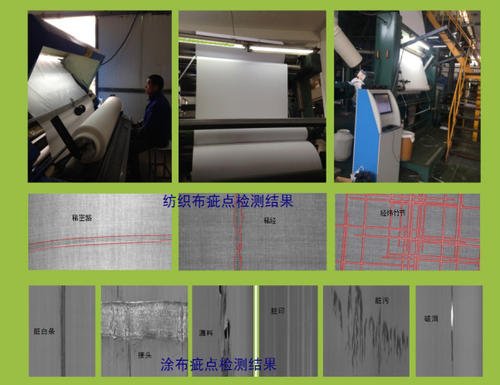

无纺布纱布表面检测

  人工服务检验是商品表面缺陷的传统式检验方式,该方式抽样检验率低、 性不高、实用性差、 率低、劳动效率大、受人工服务工作经验和主观原因的危害大,而根据机器视觉技术的检验方式能够挺大水平上摆脱所述缺点。

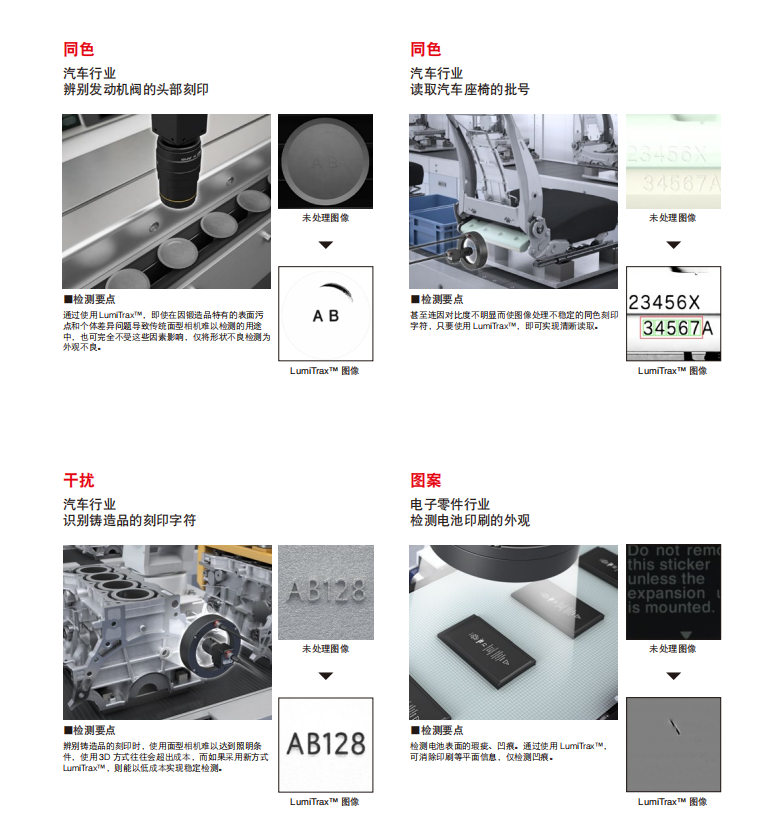

  表面缺陷检验

  机器视觉技术技术性是一种无触碰、没有受损的的自动识别技术性,是保持机器设备自动化技术、智能化系统和高精密操纵的合理方式,具备可以信赖、光谱仪回应范畴宽、可在极端自然环境下长期工作中和生产率高等学校突显优势。机器视觉技术检测系统根据适度的光源和图像控制器(CCD监控摄像头)获得商品的表面图像,运用相对的图像解决优化算法获取图像的特征信息,随后依据特征信息开展表面缺陷的 定位、分辨、等级分类等辨别和统计分析、储存、查寻等实际操作;

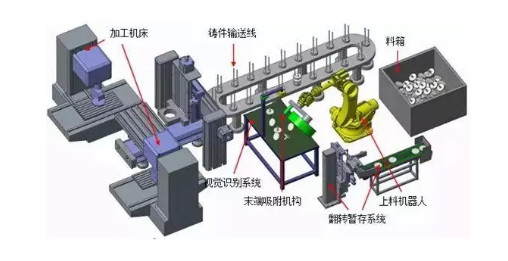

机器视觉检测系统

  机器视觉技术表面缺陷监测系统基础构成

  关键包含图像获得控制模块、图像解决控制模块、图像剖析控制模块、数据库管理及人机交互界面控制模块。

  图像获得控制模块由工业相机、光学镜头、光源以及夹紧设备等构成,其作用是进行商品表面图像的收集。在光源的照明灯具下,根据光学镜头将商品表面显像于相机传感器上,光信号先转化成电子信号,从而转化成电子计算机能解决的模拟信号。现阶段工业级照相机关键根据CCD或CMOS集成ic的照相机。CCD是现阶段机器视觉技术更为常见的图像控制器。

  机器视觉技术光源立即危害到图像的品质,其功效是摆脱光线影响,确保图像的可靠性,得到饱和度尽量高的图像。现阶段常见的光源有卤素灯、荧光灯管和发光二级管(LED)。LED光源以体型小、功率低、响应时间快、发亮单色性好、可信性高、光匀称平稳、易集成化等优势得到了普遍的运用。

  由光源组成的照明灯具系统软件按其直射方式可分成明场照明灯具与暗场照明灯具、结构光照明灯具与频闪亮照明灯具。明场与暗场关键叙述照相机与光源的位置关系,明场照明灯具指照相机立即接受光源在总体目标上的折射光,一般照相机与光源异侧遍布,这类方法有利于安裝;暗场照明灯具指照相机间接性接受光源在总体目标上的漫射光,一般照相机与光源同方向遍布,它的优势是能得到高对比度的图像。结构光照明灯具是将光纤传感器或线光源等投影到被测物上,依据他们造成的崎变,解调出被测物的3维信息。频闪亮照明灯具是将高频的光单脉冲照射物块上,监控摄像头拍攝规定与光源同歩。

  图像解决控制模块关键涉及到图像去噪、图像提高与还原、缺陷的检验和总体目标切分。因为当场自然环境、CCD图像光电转换、传送电源电路及电子元器件都是使图像造成噪音,这种噪音减少了图像的品质进而对图像的解决和剖析产生负面影响,因此要对图像开展预备处理以去噪。图像提高目是对于给出图像的运用场所,有到达站注重图像的总体或部分特点,将原先不清楚的图像越来越清楚或注重一些很感兴趣的特征,扩张图像中不一样物块特征中间的区别,抑止不喜欢的特征,使之改进图像品质、丰富多彩信息量,提升图像判断和分辨实际效果的图像解决方式。图像还原是根据电子计算机解决,对品质降低的图像多方面复建或还原的处理方式。图像还原许多情况下选用与图像提高一样的方式,但图像提高的結果还必须下一阶段来认证;而图像还原尝试运用衰退全过程的先验知识,来修复已被衰退图像的庐山真面目,如加性噪音的清除、运动模糊的还原等。图像切分的目地是把图像中总体目标区域分割出去,便于开展下一步的解决。

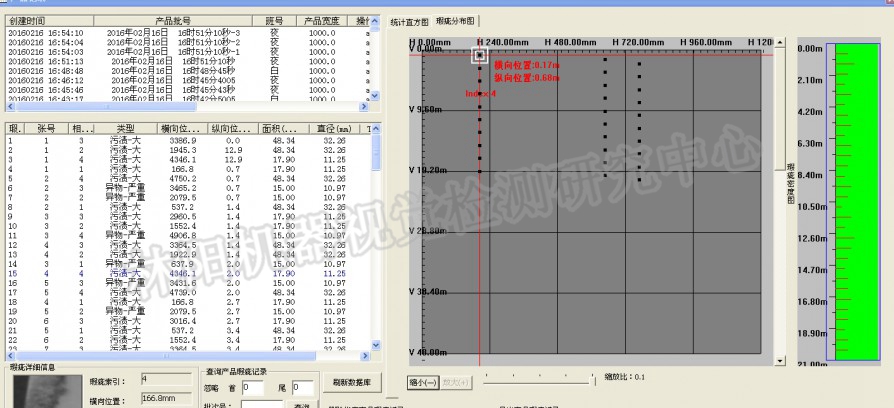

检测数据统计

  图像剖析控制模块关键涉及到特征获取、特征挑选和图像分辨。

  特征获取的功效是以图像清晰度中获取能够叙述总体目标特点的表述量,把不一样总体目标间的差别投射到低维的特征室内空间,进而有益于缩小信息量、提升准确率。表面缺陷检验一般获取的特征有纹路特征、几何图形样子特征、色调特征、转换指数特征等,用这种多信息结合的特征向量来区靠谱地域分不一样种类的缺陷;这种特征中间一般存有数据冗余信息,即并不可以确保特征集是 佳的,好的特征集应具有简洁性和鲁棒性,因此,还必须进一步从特征集中化挑选更有益于归类的特征,即特征的挑选。图像分辨关键依据获取的特征集来训炼分类器,使其对表面缺陷种类开展恰当的归类分辨。

  数据库管理及人机交互界面控制模块可在显示屏上 显示信息缺陷种类、部位、样子、尺寸,对图像开展储存、查寻、统计分析等。
